LD320()S2 | 0R7 | 1R5 | 2R2 | 4R0 | 5R5 | 7R5 |
KW | 0.75 | 1.5 | 2.2 | 5.5 | 7.5 | |

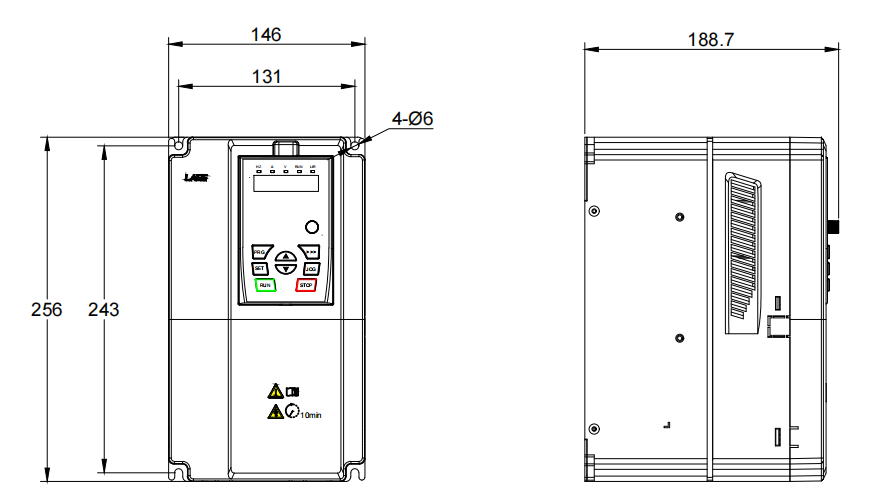

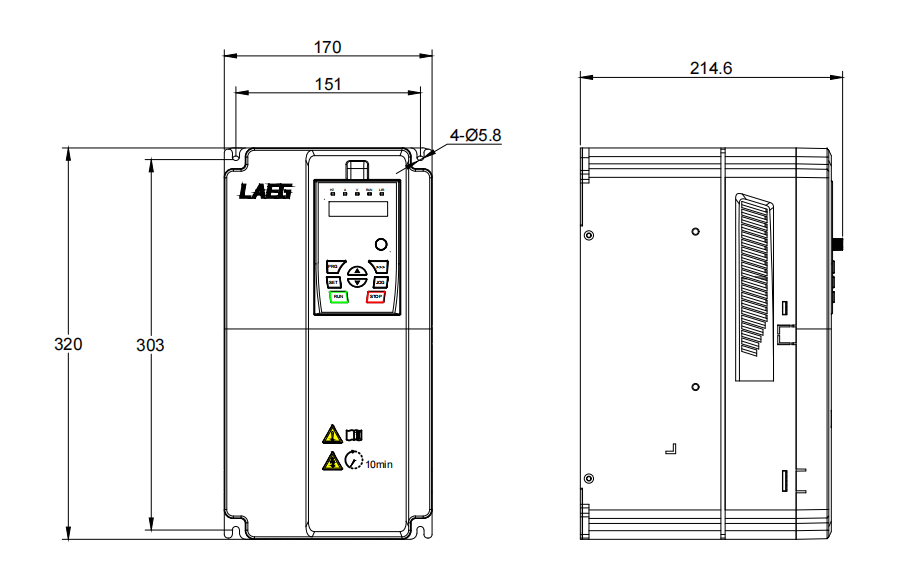

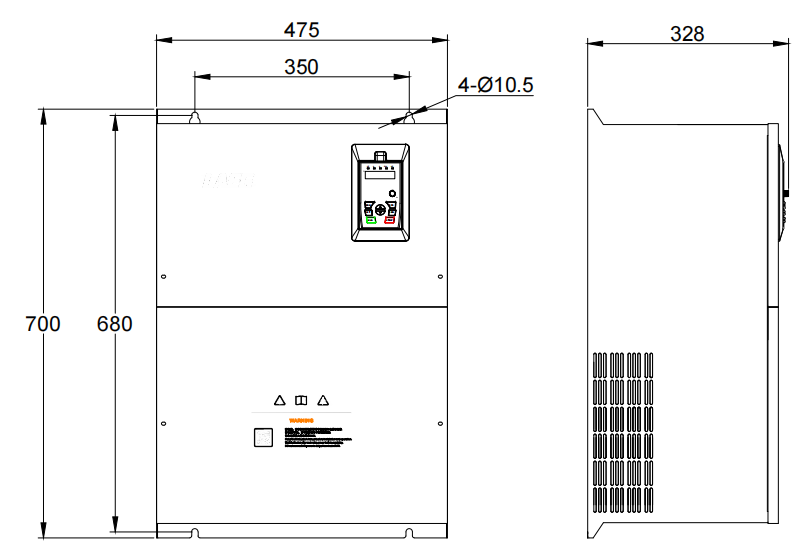

框架尺寸 | A | B | C |
LD320()T4 | 0R7 | 1R5 | 2R2 | 4R0 | 5R5 | 7R5 | 11 | 15 | 18 | 22 | 30 | 37 |
KW | 0.75 | 1.5 | 2.2 | 4 | 5.5 | 7.5 | 11 | 15 | 18 | 22 | 30 | 37 |
框架尺寸 | A | B | C | D |
LD320()T4 | 45 | 55 | 75 | 90 | 110 | 132 | 160 | 185 | 200 | 220 | 250 | 280 |
KW | 45 | 55 | 75 | 90 | 110 | 132 | 160 | 185 | 200 | 220 | 250 | 280 |

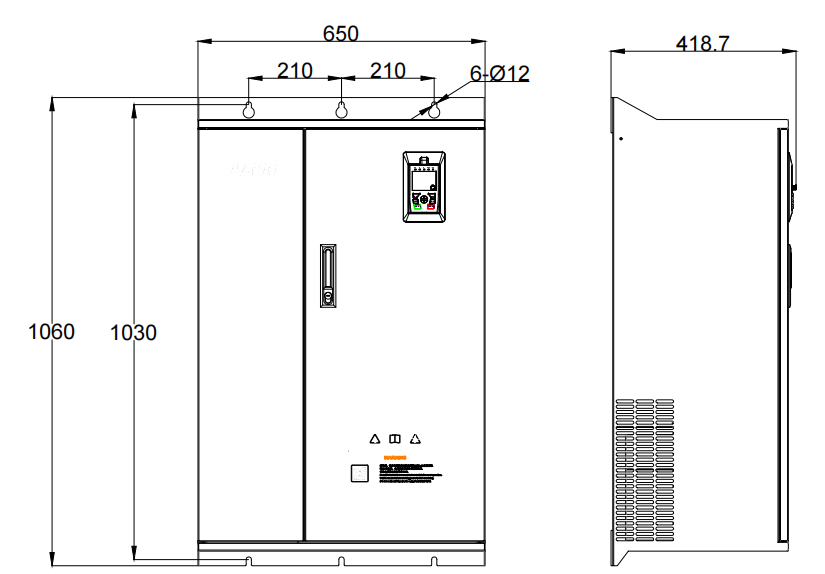

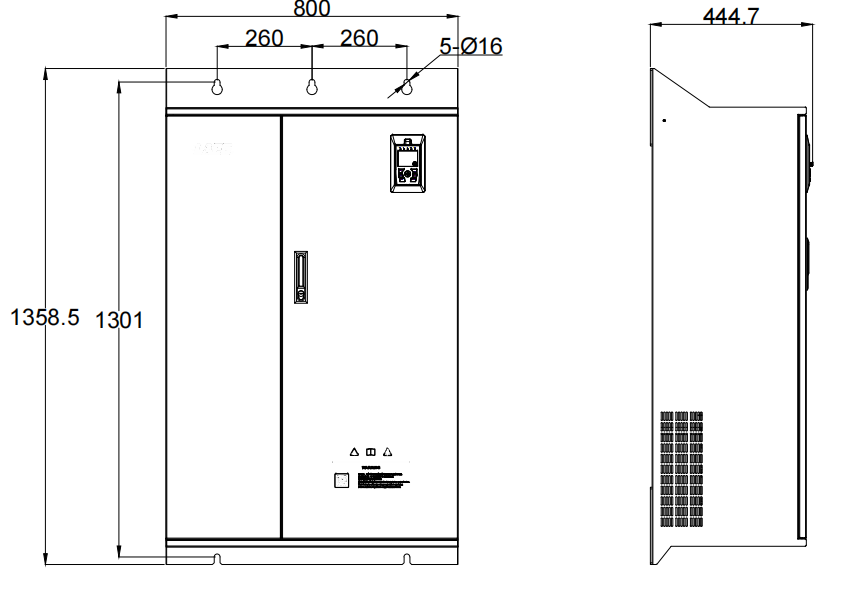

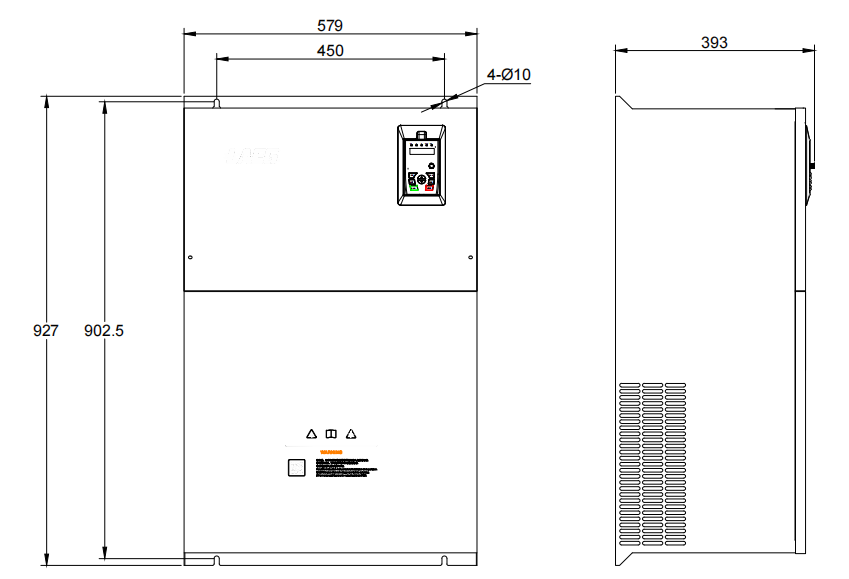

框架尺寸 | E | F | G | H |
LD320()T4 | 315 | 355 | 400 | 450 | 500 | 560 | 630 | 710 | 800 |
千瓦 | 315 | 355 | 400 | 450 | 500 | 560 | 630 | 710 | 800 |

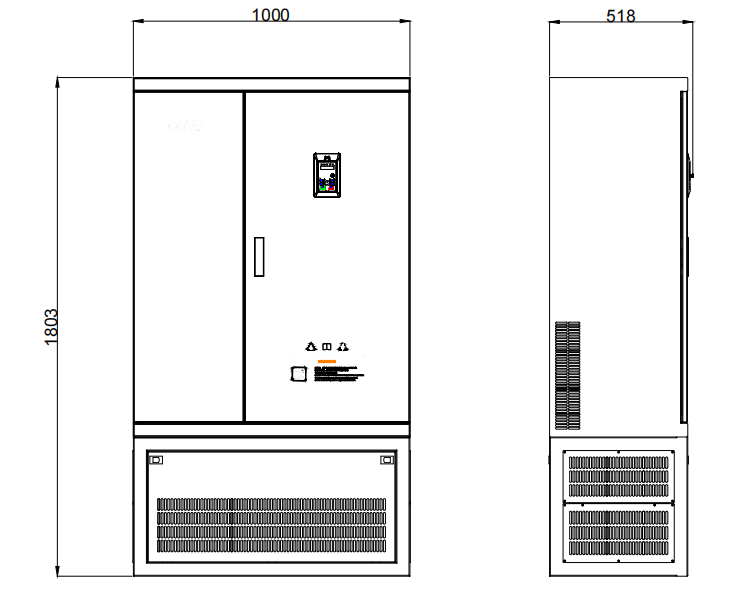

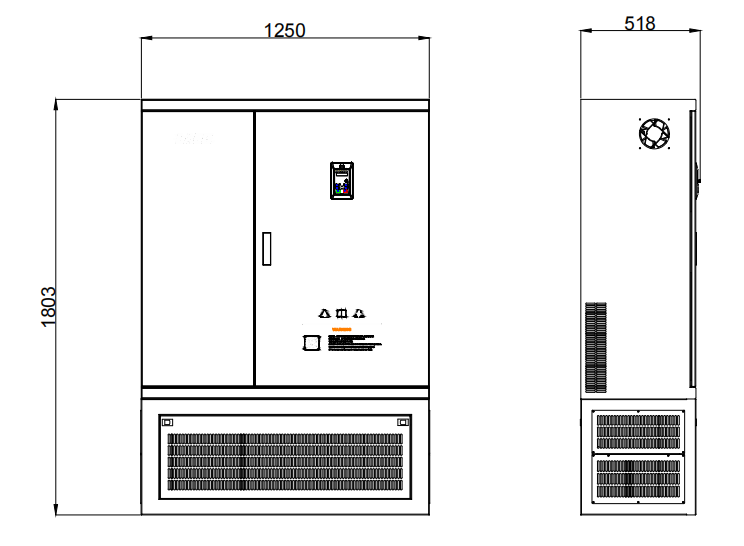

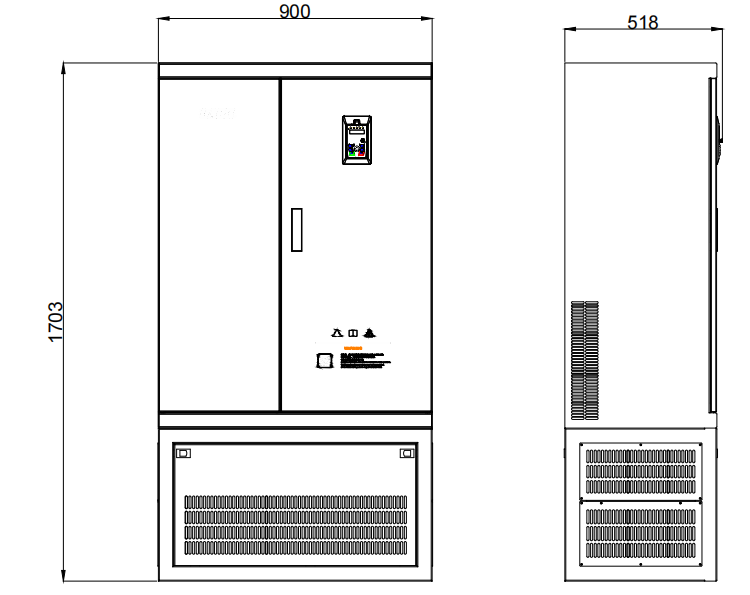

框架尺寸 | H | I | J | K | L |

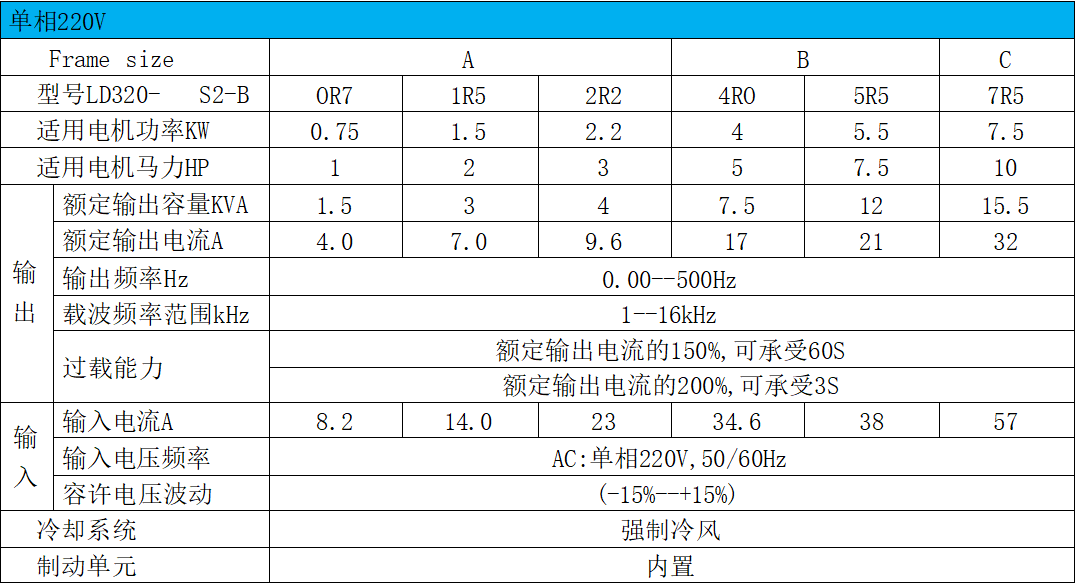

220V | |||||||
框架尺寸 | A | B | C | ||||
型号LD320- S2B | 0R7 | 1B5 | 2R2 | 4R0 | 5R5 | 7R5 | |
适用电机功率KW | 0.75 | 1.5 | 2.2 | 4 | 5.5 | 7.5 | |
适用电机马力HP | 1 | 2 | 3 | 5 | 7.5 | 10 | |
输出 | 额定输出容量KVA | 1.9 | 2.5 | 4.2 | 6.5 | 9.5 | 12.5 |
额定输出电流A | 4 | 7 | 9.6 | 17 | 20 | 30 | |
输出频率 Hz | 0.01--400Hz | ||||||
载波频率范围 KHz | 1--16KHz | ||||||
过载能力 | 额定输出电流的150%,可承受60S | ||||||
额定输出电流的200%,可承受3S | |||||||
输入220V | 输入电流A | 7 | 9.4 | 16 | 23 | 24 | 31 |
输入电压频率 | 单相220V,50/60Hz | ||||||
容许电压波动 | (-15%--+15%) | ||||||
冷却系统 | 强制冷风 | ||||||
制动单元 | 内置 |

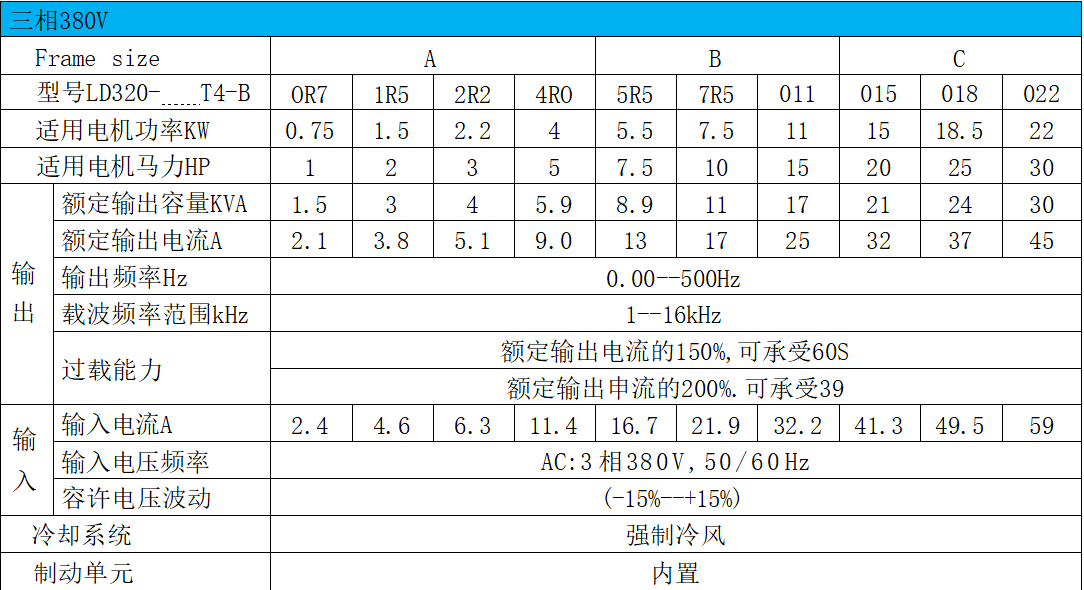

380V | ||||||||||||||||
框架尺寸 | A | B | C | |||||||||||||
LD320型- T4B | 0R7 | 1R5 | 2R2 | 4R0 | 5R5 | 7R5 | 11 | 15 | 18 | 22 | ||||||
适用电机功率KW | 0.75 | 1.5 | 2.2 | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | ||||||
适用电机马力HP | 1 | 2 | 3 | 5 | 7.5 | 10 | 15 | 20 | 25 | 30 | ||||||
输出 | 额定输出容量KVA | 2.3 | 3.2 | 4.2 | 6.5 | 9.9 | 13.7 | 18.3 | 24.4 | 29 | 43 | |||||
额定输出电流A | 2.1 | 3.8 | 5.1 | 9 | 13 | 17 | 25 | 32 | 37 | 45 | ||||||
输出频率 Hz | 0.01--400Hz | |||||||||||||||
载波频率范围KHz | 1--16KHz | |||||||||||||||
过载能力 | 额定输出电流的150%,可承受60S | |||||||||||||||
额定输出电流的200%,可承受3S | ||||||||||||||||
输入 | 输入电流A | 3.4 | 5 | 5.8 10.5 | 14.6 | 20.5 | 26 | 35 | 38.5 | 46 | ||||||
输入电压频率 | 三相380V,50/60Hz | |||||||||||||||
容许电压波动 | (-15%--+15%) | |||||||||||||||
冷却系统 | 强制冷风 | |||||||||||||||
制动单元 | 内置 | |||||||||||||||

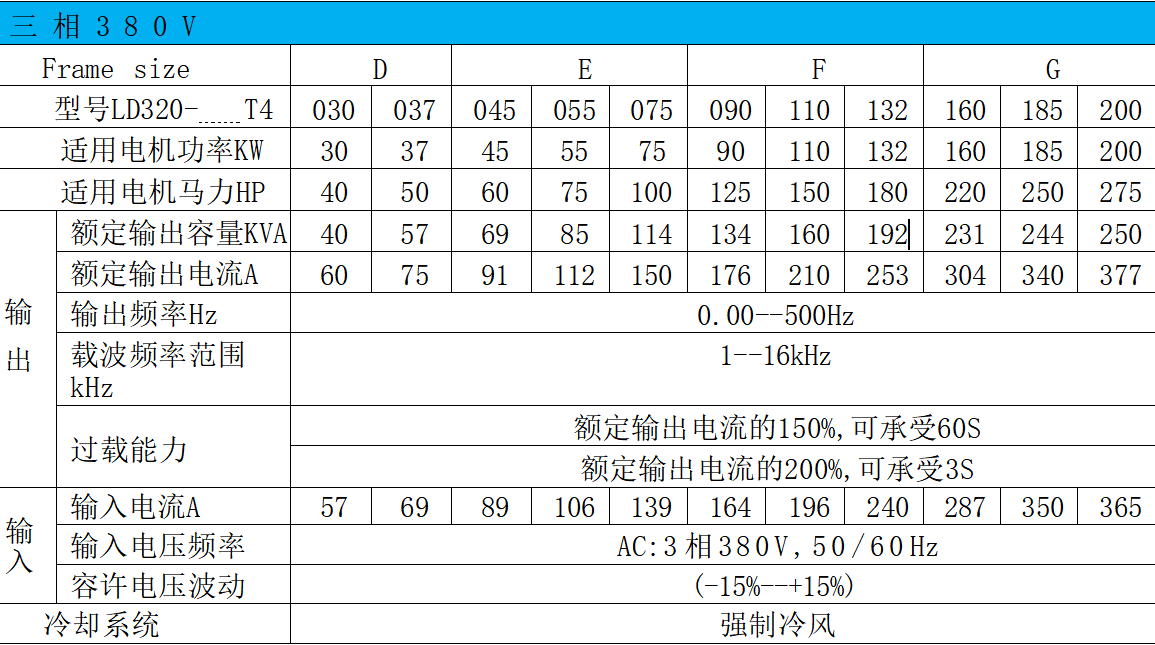

380V | ||||||||||||||||
| 框架尺寸 | D | E | F | G | |||||||||||
LD320型- T4B | 30 | 37 | 45 | 55 | 75 | 90 | 110 | 132 | 160 | 185 | 200 | |||||
适用电机功率KW | 30 | 37 | 45 | 55 | 75 | 90 | 110 | 132 | 160 | 185 | 200 | |||||
适用电机马力 HP | 40 | 50 | 60 | 75 | 100 | 125 | 150 | 175 | 215 | 250 | 270 | |||||
输出 | 额定输出容量KVA | 46 | 56 | 69 | 84 | 114 | 143 | 175 | 200 | 248 | 282 | 305 | ||||
额定输出电流A | 60 | 75 | 91 | 112 | 150 | 176 | 210 | 253 | 304 | 345 | 377 | |||||
输出频率 Hz | 0.01--400Hz | |||||||||||||||
载波频率范围KHz | 1--16KHz | |||||||||||||||
过载能力 | 额定输出电流的150%,可承受60S | |||||||||||||||
额定输出电流的200%,可承受3S | ||||||||||||||||
输入 | 输入电流A | 62 | 76 | 92 | 113 | 157 | 180 | 214 | 256 | 307 | 353 | 385 | ||||
输入电压频率 | 三相 380V,50/60Hz | |||||||||||||||
容许电压波动 | (-15%--+15%) | |||||||||||||||
冷却系统 | 强制冷风 |

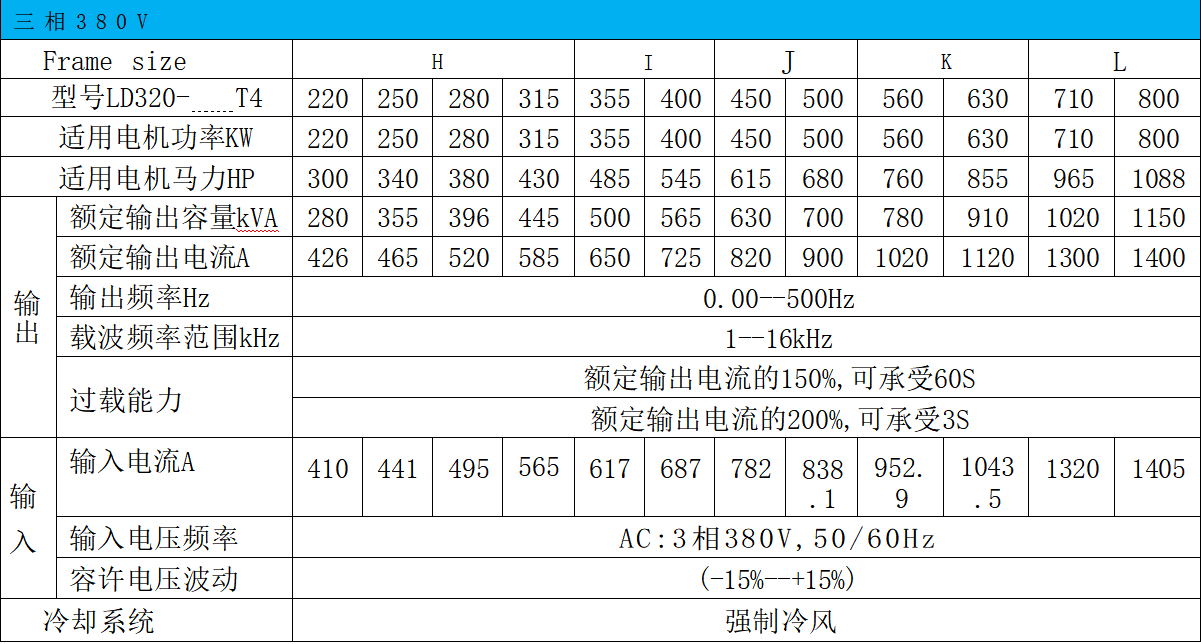

380V | |||||||||||||
框架尺寸 | H | I | J | K | L | ||||||||
LD320型- T4B | 220 | 250 | 280 | 315 | 355 | 400 | 450 | 500 | 560 | 630 | 710 | 800 | |
适用电机功率KW | 220 | 250 | 280 | 315 | 355 | 400 | 450 | 500 | 560 | 630 | 710 | 800 | |
适用电机马力 HP | 300 | 340 | 380 | 430 | 485 | 400 | 545 | 615 | 667 | 747 | 947 | 1068 | |
输出 | 额定输出容量KVA | 338 | 385 | 431 | 485 | 546 | 615 | 692 | 769 | 862 | 969 | 1092 | 1231 |
额定输出电流A | 426 | 465 | 520 | 585 | 650 | 725 | 820 | 860 | 950 | 1100 | 1280 | 1380 | |
输出频率 Hz | 0.01--400Hz | ||||||||||||
载波频率范围KHz | 1--16KHz | ||||||||||||
过载能力 | 额定输出电流的150%,可承受60S | ||||||||||||
额定输出电流的200%,可承受3S | |||||||||||||
输入 | 输入电流A | 430 | 468 | 525 | 590 | 640 | 690 | 790 | 835 | 920 | 1050 | 11261460 | |
输入电压频率 | 三相 380V,50/60Hz | ||||||||||||
容许电压波动 | (-15%--+15%) | ||||||||||||
冷却系统 | 强制冷风 |
特性参数 | |||
项目 | 规格 | ||
输入输出 | 模拟量输入 | 2路/电压电流信号可切换,电压0-10V,电流0-20mA | |
数字量输入 | 5路/光耦隔离,其中1路高速脉冲输入,最高输入脉冲频率可达100KHz | ||
模拟量输出 | 2路/电压输出范围0-10V,电流输出范围0-20mA,输出信号类型可切换 | ||
数字量输出 | 2路/光耦隔离/集电极开路输出/额定电流20mA(DO、HDO) | ||
数字脉冲输出 | 2路/光耦隔离/集电极开路脉冲(频率或PWM)输出(DO、HDO),内含1路高速脉冲输出,最高输出脉冲频率可达100KHz | ||
继电器输出 | 2路/常开常闭触点/250VAC-3A | ||
通讯方式 | 标准 MODBUS-485 通讯协议 | ||
控制特征 | 控制方式 | V/F控制;无PG矢量控制(SVC);带PG矢量控制 | |
频率设定方式 | 键盘设定、模拟量设定、脉冲设定、通讯设定等多种设定方式 | ||
频率控制范围 | 0.01-500.00Hz | ||
频率控制精度 | 数字设定:0.01Hz;模拟设定:最高频率×0.025% | ||
调速范围 | 1:200(SVC); 1:1000(FVC) | ||
稳速精度 | ±0.5%(SVC);±0.02%(FVC) | ||
加减速时间 | 1.0-3600.0S(加减速时间可分别设定,可切换S特性) | ||
点动控制 | 点动频率范围:0.00Hz-100.00Hz;点动加减速时间:0.0s-3600.0s | ||
启动转矩 | 0.5Hz 150%(SVC)可调节,需考虑变频器容量;3.0Hz 100%(V/F) | ||
转矩提升 | 自动转矩提升;手动转矩提升0.1%-30.0%可调 | ||
制动转矩 | 刹车电阻制动 (125%),直流制动 (20%) | ||
直流制动 | 制动时间:0.0s-36.0s;制动电流:0.0%-100.0% | ||
定时控制 | 定时范围: 0.0min-6500min | ||
PID控制 | 内置PIO功能,可方便实现过程闭环控制 | ||
V / F 曲线 | 直线性、多点自定义曲线、1.1-2.0任降幕曲线 | ||
多段速度控制 | 内置简易PLC可以完成对最大16段速频率逻辑进行控制 | ||
载波可调 | 1.0 至 16.0kHz 可调,可根据模块温度调整 | ||
频率设定信号 | 10-+10、 0-+10、 4-20mA、 高频脉冲、 PWM脉冲 | ||
保护功能 | 过载能力 | G:150% 60s 200% 2s ;p:120% 60s 150% 1s | |
瞬间过流/短路保护 | 额定输出电流的200%以上,自动切断输出 | ||
过压/次压保护 | 母线直流电压过低(360V)或过高(800V)时,电机自由停车(制动时例外) | ||
缺相保护 | 输入或输出端缺相时,电机自由停车 | ||
过热保护 | 散热器温度≥85℃时,电机自由停车;温度保护阀值可根据环境温度自由设定 | ||
电机保护 | 模拟量输入可接温度传感器输入(PT100、PT1000)实现电机过热保护 | ||
失速防护 | 加减速中防止失速,运行中防止失速(动作电流可设定) | ||
接地保护 | 利用电流传感器检测 | ||
瞬停不停 | 通过负载回馈能量补偿电压降低,维持变频器短时间内持续运行 | ||
规格结构 | 额定输入 | 电压:1/3PH 220V±20%; 3PH 380V±20%;频率:50Hz/60Hz±5% | |
冷却及防护 | ≤18.5kW:IP20>18.5kW:1IP10;强制风冷 | ||
使用环境 | 温度:-10℃-+40℃ 海拔:不高于1000m;室内,无腐蚀性气体 | ||
保存环境 | 温度:-20℃-+65℃ 湿度:20-90%RH(无凝露) 振动 小于6m/S²(0.6g) |
